안녕하세요. Asyu입니다.
금번에 소개해드릴 내용은 화상회의 단말장비에 대해서 소개해드리려고 합니다.
현재 제가 알기에는 DX80, Room55, RoomKit Plus 제품군을 아직 현업에서 많이 사용하는 것으로 알고 있습니다.
이 장비는 카메라, 마이크, 코덱장비, 터치패널이 존재하며, 하기 제품 사진에서 큰 TV는 없습니다.
별도로 TV나 모니터는 구매해야 합니다.

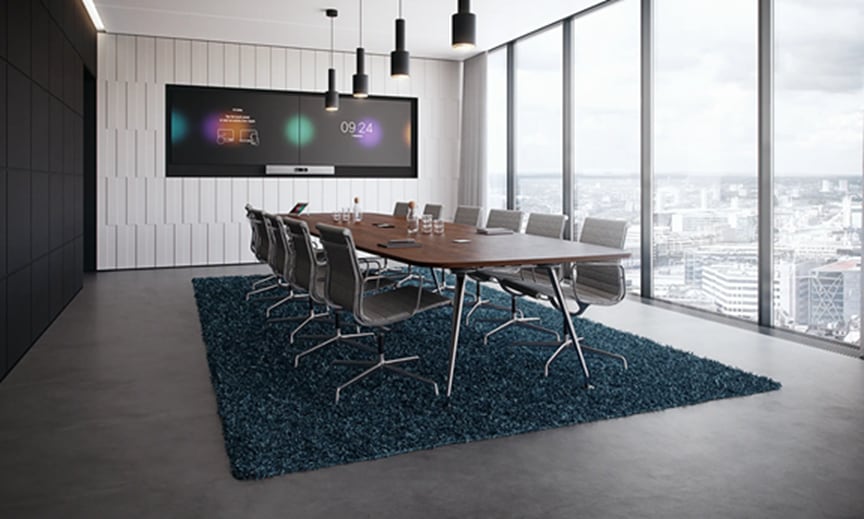

■ 제품 사진
■ 제품 인터페이스
1. Cisco Codec Plus 후면
A. 전원 버튼
B. 전원 입력 (12Vdc, 5A)
C. 캔싱턴락 슬롯
D. Touch Panel (user interface, Ethernet POE)
E. 네트워크 (Ethernet)
F. 카메라 컨트롤 (Ethernet)
G. 카메라 입력 (HDMI), 1080p60
H. HDMI 입력, audio and video, 4Kp30
I. HDMI 입력, audio and video, 4Kp30, HDCP
J. 2 * HDMI 출력, audio and video, 4Kp60
K. USB 2.0, Type B
L. USB 2.0, Type A
M. Maintenance (micro USB)
N. 3 * Microphone 입력
O. 오디오 라인 입력
P. 공장 초기화
2. Cisco Quad Camera
A. 서프우퍼 출력
B. 라인 입력
C. Maintenance (micro USB)
D. 공장 초기화
E. USB 2.0, Type A
F. 2 * HDMI 출력, 1080p60
G. 카메라 컨트롤 (Ethernet)
H. 전원 입력 (12Vdc, 5.83A)
I. 전원 버튼
■ 제품 개요
Webex Room Kit Plus는 평면 디스플레이와 통합되어 건물에 등록되어 있든 클라우드에 있는 Webex에 등록되어 있든 중대형 회의실에 더 많은 인텔리전스와 사용성을 제공하는 강력한 협업 솔루션입니다.
Webex Room Kit Plus는 고객들이 Cisco에서 기대했던 최고의 비디오 및 오디오 경험을 제공합니다.
또한 새로운 기능을 통해 더욱 스마트한 회의, 더 스마트한 프레젠테이션 기능, 더 스마트한 방과 기기 통합이 가능해져 중대형 객실에서 비디오 사용 및 배포의 장벽이 더욱 낮아졌습니다.
강력한 코덱, 스피커와 마이크가 통합된 쿼드 카메라 바, 지능형 Room Navigator control panel로 구성된 Room Kit Plus는 최대 14명을 수용할 수 있는 객실에 이상적입니다.
중대형 객실에 스피커 추적 및 자동 프레임 기능을 제공하는 정교한 카메라 기술을 제공합니다.
이 제품은 풍부한 기능과 경험을 제공하지만, 가격이 책정되어 구내 등록 여부나 웹엑스 클라우드 서비스에 관계없이 모든 회의실과 공간에서 쉽게 확장할 수 있도록 설계되었습니다.
■ 특징
중대형 객실에 더 많은 인텔리전스 제공
Webex 룸 키트 플러스는 비디오 혁신으로, 중대형 룸 팀 협업 룸에 더 많은 지능과 사용성을 제공합니다.
다른 기업들은 여전히 스피커 추적, 무선 공유, 4K 콘텐츠와 같은 고급 기능을 하이엔드 제품에 삽입하는데 어려움을 겪고 있지만, Cisco의 Webex는 이미 이러한 혁신을 비용 효율적이고 간단한 방식으로 모든 규모의 회의실로 확산시키고 있습니다.
Webex는 룸 키트 플러스를 통해 고객이 더 스마트한 회의를 경험하고, 더 스마트한 프레젠테이션을 지원하며, 더 스마트한 룸 및 디바이스 통합을 만들 수 있도록 돕고 있습니다.
이러한 기능들은 이전에는 고급 화상 회의실의 영역이었지만, 이제는 모든 방과 팀에 가져올 수 있습니다.
또한 Webex에 등록하면 사용자 경험과 팀 워크플로우를 향상시키고 배포를 더욱 간소화할 수 있는 추가 클라우드 기반 기능이 활성화됩니다.
1. 스마트 미팅 : 강력한 통합 카메라는 자동 프레임 및 스피커 추적과 같은 지능형 뷰 기능을 제공하며, 자동 노이즈 억제로 회의 방해를 줄입니다
2. 스마트 프레젠테이션: 듀얼 스크린, 듀얼 콘텐츠 소스, 무선 공유, 그리고 4K 콘텐츠가 훌륭한 프레젠테이션을 제공합니다
3. 스마트 룸 : 사용 지표와 리소스 할당을 고려하는 사람들
- 사용자 상호작용을 향상시키기 위해 화면과의 긴밀한 통합; API와 매크로를 통해 개인화 회의를 가능하게 합니다
4. 시청각 통합 : 코덱 플러스는 타사 오디오 시스템을 지원하는 엔트리 레벨 통합 코덱입니다.
- 제어 시스템은 USB 어댑터 또는 SSH와 함께 RS-232를 사용할 수 있습니다.
5. 등록 유연성 : 클라우드 및 사내 배포를 위해 구축되어 투자를 보호합니다.
| 특징 | 설명 |
| 스마트 미팅 | 1. 눈에 띄지 않는 통합 카메라로 중대형 객실에 지능적인 뷰 제공 - 최고의 개요: 회의 참가자를 자동으로 감지하고 이상적인 프레이밍을 제공합니다 - 화자 추적: 활성 스피커를 감지하고 전환하며 이상적인 프레임을 제공합니다 2. 통합 스피커로 훌륭한 오디오 경험 제공 3. 자동 소음 억제 기능은 회의실에서 발생하는 방해음(예: 타이핑, 종이 바스락거림)을 줄여줍니다 4. 온프레미스 또는 웹엑스 클라우드 서비스 등록 여부에 관계없이 Webex 회의에서 예약된 기기를 위한 One Button To Push(OBTP)를 통한 간소화된 회의 참여 경험 5. 자동 깨우기 - 누군가 방에 들어오면 시스템이 "깨어나서" 모바일 기기를 통해 그들을 인식합니다 6. Webex 룸 내비게이터 제어 장치 또는 Webex 앱으로 쉽게 제어 가능 7. 엔드 투 엔드 보안 |
| 스마트 프리젠테이션 | 1. 비디오 및 콘텐츠용 듀얼 스크린 지원 2. 로컬 미팅을 위한 이중 콘텐츠 소스 지원 3. Webex 보드, Webex 데스크 프로 또는 Webex 앱에서 공유한 화이트보드 콘텐츠와 주석 보기 - Webex 앱을 통해 화이트보드 세션에 참여하기 4. 4K 콘텐츠 공유(로컬 30fps, 원격 5fps) 5. 유선 또는 무선 콘텐츠 공유 |
| 스마트 통합 | 1. 지표 : 방에 있는 사람 수를 세어 더 나은 리소스 계획을 위한 분석을 가능하게 합니다 2. HDMI CEC를 통한 자동 화면/디스플레이 통합 3. Wi-Fi 지원 4. 제어 시스템 통합: Webex 룸 내비게이터를 통해 조명 및 블라인드와 같은 주변 장치 제어 |
| 클라우드 및 구내용으로 제작됨 | 1. Webex를 통해 구내 또는 클라우드에 등록할 수 있는 유연성 2. 하드웨어는 클라우드 플랫폼에서 실행되도록 최적화되어 있으며, 호스팅된 회의에 쉽게 접근할 수 있는 공유된 방과 공간에서 훌륭한 경험을 제공 |
■ Cisco RoomKit Plus 구성품
- Webex Room Kit Plus의 기본 구성 요소 : Webex Codec Plus, Webex Quad Camera, Webex Room Navigator
■ Specification
| 특징 | 설명 |
| 소프트웨어 호환성 | Cisco Collaboration Endpoint Software Version 9.14.5 or later, or Webex RoomOS |
| Webex Room Kit Plus 의 기본 구성 요소 | 1. Webex Codec Plus 2. Webex Quad Camera 3. Webex Room Navigator control unit 4. Wall mount for Quad Camera |
| 사용 가능한 적분기 번들 | Webex Room Kit Plus PTZ 4K (featuring the Webex PTZ 4K Camera) |
| 선택적 하드웨어 구성 요소 | Cisco Table Microphone, Cisco Ceiling Microphone, Wall mount for Codec Plus, cables, spare Webex PTZ 4K Camera, spare Webex Precision 60 Camera, spare Cisco TelePresence SpeakerTrack 60 Camera |
| 대역폭 | Up to 6 Mbps point-to-point |
| 해상도/프레임 속도의 최소 대역폭 | H.264 1. 768kbps부터 720p30 2. 720p60(1152kbps부터) 3. 1472kbps부터 1080p30 4. 1080p60(2560kbps) |
| Firewall traversal | 1. Cisco Expressway ™ technology 2. H.460.18, H.460.19 firewall traversal |
| 비디오 표준 | H.264, H.265, and H.263 for TANDBERG ™ MXP interoperability only |
| 비디오 입력 | 1. HDMI 입력 하나로 최대 1080p60 형식 지원 2. HD1080p60을 포함한 두 개의 HDMI 입력으로 최대 4K(3840 x 2160)의 포맷을 30fps로 지원합니다 3. 확장 디스플레이 식별 데이터(EDID) 4. 소비자 가전 제어(CEC) 2.0 |
| 비디오 출력 | 1. HDMI 출력 2개로 최대 3840 x 2160p60(4Kp60) 지원 형식 제공 2. 소비자 가전 제어(CEC) 2.0 |
| 인코딩 및 디코딩 | 1. 메인 비디오: 풀 HD 1080p60 2. 프레젠테이션 채널: UHD 4K 2160p5, 1080p30 및 720p60 포함 |
| 오디오 표준 | G.711, G.722, G.722.1, G.729, AAC-LD, and Opus |
| 오디오 기능 | 1. 고품질 20kHz 오디오 2. 쿼드 카메라용 서브우퍼 라인아웃 3. 유도 루프(라인 아웃)에 대비 4. 자동 이득 제어(AGC) 5. 자동 소음 감소 6. 액티브 립 동기화 |
| 오디오 입력 | 1. 마이크 3개, 4핀 미니 잭 2. 2개의 HDMI 입력에 내장된 오디오 3. Bluetooth - Not available on Non Radio Version |
| 오디오 출력 | 1. 1줄 미니 잭(스테레오)(코덱 플러스) 2. 서브우퍼(쿼드 카메라)용 RCA 출력 1개 3. 하나의 HDMI 출력에 내장된 오디오 4. HDMI 입력 #1은 오디오 리턴 채널(ARC)을 지원합 - 쿼드 카메라로의 오디오 출력 5. Bluetooth - Not available on Non Radio Version |
| 스피커 (쿼드 카메라) |
1. 고품질 스피커 2. 주파수 응답: 70Hz ~ 20kHz 3. 최대 출력 레벨 SPL 90dB |
| 화자 추적 (쿼드 카메라, SpeakerTrack 60) |
1. 정확한 스피커 추적을 위한 6-element 마이크 배열 2. 쿼드 카메라는 5배 줌 기능으로 그룹 프레임 기능을 지원할 수 있습니다 3. SpeakerTrack 60은 20배 줌 기능으로 클로즈업 기능을 지원합니다 |
| 레젠터트랙(PTZ 4K 카메라, Precision 60 카메라와 페어링할 때 사용 가능) | 1. AI 기반 얼굴 및 상체 감지 기능 2. 카메라는 정해진 구역 내에서 활성 발표자를 자동으로 따라다니며 최적화된 뷰를 보장 |
| 듀얼 스트림 | 1. H.239 (H.323) 듀얼 스트림 2. 이진 바닥 제어 프로토콜(BFCP)(SIP) 듀얼 스트림 3. 최대 3840 x 2160p5(4Kp5), 1080p30 및 720p60 해상도 지원 |
| 무선 공유 | 1. Webex App (up to 3840 x 2160p5) 2. Cisco 인텔리전트 근접 클라이언트(최대 1920 x 1080p5) 3. 미라캐스트 (1080p30) - 비라디오 버전에서는 제공되지 않음 |
| 멀티사이트 기능 (embedded multipoint) (optional upgrade) |
1. 적응형 SIP/H.323 멀티사이트 - 3방향 해상도 최대 1080p30 + 콘텐츠 최대 4Kp5 - 4방향 해상도 최대 720p30 + 콘텐츠 최대 4Kp5 2. 전체 개별 오디오 및 비디오 트랜스코딩 3. 동일한 컨퍼런스에서 H.323/SIP/VoIP 4. 최대 3840 x 2160p5 해상도의 모든 참가자로부터 프레젠테이션(H.239/BFCP) 지원 5. 최고의 인상(자동 연속 배치) 6. 모든 사이트에서 암호화 및 이중 스트림 제공 |
| 프로토콜 | 1. H.323 2. SIP 3. Webex 4. 선택적 ISDN 링크를 사용하는 ISDN PRI/BRI |
| 임베디드 암호화 | 1. H.323 및 SIP 포인트 투 포인트 2. 표준 기반 : H.235 v3 및 고급 암호화 표준(AES) 3. 자동 키 생성 및 교환 |
| IP 네트워크 기능 | 1. 서비스 구성에 대한 DNS 조회 2. 차별화된 서비스 (서비스 품질 [QoS]) 3. IP 적응형 대역폭 관리(흐름 제어 포함) 4. 자동 게이트키퍼 탐색 5. 역동적인 플레이아웃과 립싱크 버퍼링 6. H.245 듀얼 톤 멀티 주파수(DTMF) 톤(H.323) 7. SIP에서 RFC 4733 DTMF 톤 8. 네트워크 시간 프로토콜(NTP)을 사용한 날짜 및 시간 지원 9. 균일 자원 식별자(URI) 다이얼링 10. 동적 호스트 구성 프로토콜(DHCP) 11. 802.1X 네트워크 인증 12. 802.1Q 가상 LAN 13. 802.1p [QoS 및 서비스 클래스(CoS)] 14. 패킷 손실 기반 속도 저하를 포함한 Cisco Media Assure 및 ClearPath |
| 통화 제어 | 1. Cisco Unified Communications Manager(CUCM) - Native registration CUCM - Requires CUCM Version 10.5.2 or later with device pack Room Kit Plus 2. Cisco Expressway - Native registration with Expressway 3. Webex 4. 타사 H.323 게이트키퍼 및 표준 기반 SIP 프록시 |
| IPv6 네트워크 지원 | 1. H.323 및 SIP 모두에 대한 단일 통화 스택 지원 2. DHCP, SSH, HTTP, HTTPS, DNS, DiffServ용 듀얼 스택 IPv4 및 IPv6 3. 정적 및 자동 IP 구성 모두 지원(stateless address auto configuration) |
| 보안 기능 | 1. HTTPS 및 SSH를 사용한 관리 2. IP 관리 비밀번호 3. Webex 룸 내비게이터 컨트롤러에서 관리 기능에 액세스하는 비밀번호 4. IP 서비스 비활성화 5. 네트워크 설정 보호 |
| 인증서 관리 | 1. 추가 보안을 위한 인증 기관 프록시 기능(CAPF) 지원 2. 제조업체 설치 인증서(MIC) 3. 지역적으로 중요한 인증서(LSC) 4. X.509 디지털 인증서(DER 인코딩 바이너리) - 클라이언트 및 서버 인증서에는 DER 형식과 Base-64 형식이 모두 허용 - Key 사이즈가 1024, 2048, 4096인 인증서가 지원됩니다 |
| 기타 인터페이스 | USB 2.0 포트, 미니 USB 포트, 공장 초기화 핀홀 |
| 네트워크 인터페이스 코덱 플러스 | 1. LAN용 이더넷(RJ-45) 10/100/1000 1개 2. 1 이더넷(RJ-45) 10/100/1000 카메라와 직접 페어링(카메라 제어) 3. 1 이더넷(RJ-45) 10/100/1000(PoE 포함), Webex 룸 내비게이터와 직접 페어링 가능 4. Wi-Fi 802.11a/b/g/n/ac 2.4GHz 및 5GHz LAN용 - 비무선 버전에서는 사용할 수 없습니다 5. 2x2 다중 입력 및 다중 출력(MIMO) 참고 : 규정 준수로 인해 제품이 5725MHz ~ 5875MHz 내에서 제대로 작동하려면 액세스 포인트에서 802.11d가 활성화되어야 합니다. 와이파이 연결을 사용하는 것은 유연한 옵션이지만, 고성능을 위해서는 항상 이더넷 연결이 선호됩니다. |
| 전원 공급 장치 (2) | 1. 100~240VAC, 50/60Hz, 12V DC 입력 2. 평균 20W, 최고 70W 3. 쿼드 카메라는 전원 공급 장치 FSP070-AHAN2 또는 AcBel ADF019와 함께 사용해야 합니다 |
| 작동 온도 및 습도 | 1. 주변 온도 0°C ~ 35°C (32°F ~ 95°F) 2. 상대 습도(RH) 10% ~ 90% |
| 보관 및 운송 온도 | -20°C ~ 60°C (-4°F ~ 140°F), RH 10% ~ 90% (응축되지 않음) |
| 잠금 메커니즘 | 켄싱턴 보안 잠금 장치 |

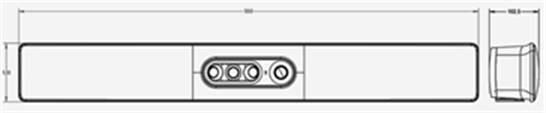

| 치수 | 1. 쿼드 카메라: - 너비: 37.4인치(95.0cm) - 높이: 4.7인치(12.0cm) - 깊이: 4.0인치(10.3cm) - 무게: 10.6파운드 (4.8kg)  2. 코덱 플러스: - 너비: 14.1인치(35.9cm) - 높이: 1.7인치(4.3cm) - 깊이: 5.6인치(14.3cm) - 무게: 3.9파운드 (1.77kg)  |
| 카메라 개요 (쿼드 카메라) |
1. (4) 5K CMOS 센서(기계 지능형 스위칭 포함), 1080p에서 단일 HD 출력 제공 2. 최대 60fps 지원 3. 15.1 MP 이미지 센서 4. 1/1.7 CMOS 5. 5배 디지털 줌(각각 50° 수평 시야각을 가진 3개의 원격 lenses) 6. f/2.0 조리개 7. 수평 시야각 83°, 수직 시야각 51.5° 8. 자동 프레임(오디오 + 얼굴 인식) 9. 5120 x 2880 픽셀 해상도 10. 자동 초점, 밝기 및 화이트 밸런스 11. 초점 거리 1m에서 무한대까지 |
| 카메라 개요 (스피커트랙 60) |
1. 1920 x 1080, 초당 60프레임(fps) 2. 광학 줌 10배, 디지털 줌 2배, 줌 20배 결합 3. 팬 범위: +/-100도, 틸트 범위 : +/-20도, 트래킹 수평 시야: 80도 4. 초점 거리 1.0m에서 무한대(폭) 5. F-값 1.5 6. 수동 또는 자동으로 초점, 화이트 밸런스, 밝기 조절 |
■ 매뉴얼
- 아래 첨부파일은 다운로드 후 압축을 해제하면 매뉴얼 PDF 파일을 열람할 수 있습니다.
1. RoomKit Plus 설치 방법 매뉴얼
2. Touch 10 혹은 Navigator
https://drive.google.com/file/d/1UkzpfiYUrScHTsD33GEyhJAXtXRmrxeu/view?usp=drive_link
■ Cisco RoomKit Plus 의 수명 종료 마일스톤 및 날짜
- 해당 게시물 업데이트 일자 : 2025년 1월 9일
- 마일스톤 메뉴에서 약자 의미 표기
HW = 하드웨어 OS
SW = 운영 체제 소프트웨어 앱
SW = 애플리케이션 소프트웨어
| 마일스톤 | 설명 | 날짜 |
| 수명 종료 발표 날짜 | 제품의 판매 종료 및 수명 종료를 알리는 문서가 일반 대중에게 배포되는 날짜 | 2024년 10월 21일 |
| 판매 종료일: HW,액세서리 |
Cisco POS 메커니즘을 통해 제품을 주문할 수 있는 마지막 날짜입니다. 이 날짜 이후에는 제품이 더 이상 판매되지 않습니다. |
2025년 7월 20일 |
| 마지막 배송 날짜: HW,액세서리 |
Cisco 및/또는 계약 제조업체에 요청할 수 있는 마지막 가능한 배송 날짜. 실제 배송 날짜는 리드 타임에 따라 달라집니다. |
2025년 7월 20일 |
| 소프트웨어 유지보수 종료 릴리스 날짜: HW |
소프트웨어 전체 지원의 마지막 날짜. 이 날짜 이후로 Cisco는 이 제품에 대한 새로운 기능이나 중요하지 않은 버그 수정을 더 이상 보장하지 않습니다. 고객은 계속해서 지원을 받으려면 최신 소프트웨어 버전을 설치해야 할 수도 있습니다. |
2027년 4월 21일 |
| SW/취약점/보안 유지보수 출시일: HW |
소프트웨어 지원이 제한된 마지막 날짜입니다. 가능한 경우 중요한 버그 수정, 보안 및 취약점 개선만 제공됩니다. Cisco Engineering이 보안 취약점이나 중요한 문제에 대한 유지보수 릴리스 또는 예정된 소프트웨어 구제책을 배포할 수 있는 마지막 날짜입니다. 고객은 계속해서 지원을 받으려면 최신 소프트웨어 버전을 설치해야 할 수도 있습니다. |
2030년 4월 30일 |
| 루틴 장애 분석 종료 날짜: HW |
하드웨어 제품 고장 또는 결함의 원인을 파악하기 위해 마지막 가능한 날짜에 정기적인 고장 분석을 수행할 수 있습니다. | 2026년 4월 21일 |
| 새 서비스 첨부 파일 종료 날짜: HW |
서비스 및 지원 계약이 적용되지 않는 장비 및 소프트웨어의 경우, 새로운 서비스 및 지원 계약을 주문하거나 기존 서비스 및 지원 계약에 장비 및/또는 소프트웨어를 추가할 수 있는 마지막 날짜입니다. | 2026년 4월 21일 |
| 서비스 종료 계약 갱신 날짜: HW |
제품에 대한 서비스 계약을 연장하거나 갱신할 마지막 날짜 | 2029년 7월 17일 |
| 지원 마지막 날짜: HW,액세서리 |
활성 서비스 계약 또는 보증 약관에 따라 제품에 대한 적용 가능한 서비스 및 지원을 받을 수 있는 마지막 날짜입니다. Cisco는 더 이상 기기가 계속 작동하여 호출 기능, 서비스, 애플리케이션 및 관리에 미치는 영향을 포함한 Cisco Webex 클라우드에 연결될 것이라고 보장할 수 없습니다. 기기가 클라우드 연결을 끊으면 예고 없이 발생합니다. 이 날짜 이후에는 제품에 대한 모든 지원 서비스를 이용할 수 없게 되며, 제품은 더 이상 사용할 수 없게 됩니다. |
2030년 4월 30일 |
감사합니다.
