[화상회의 단말장비] Cisco Table Microphone 분해

안녕하세요. Asyu입니다.



Cisco 화상회의 장비를 운영 혹은 관리를 하게 되면 불량률이 제일 높은게 마이크일 것으로 생각됩니다.

화상회의 장비 액정이나 터치패널 같은 경우 오래된 장비에서는 액정이 나가거나 사용자 부주위로 인한 파손이 보통 발생합니다.

금번 게시물에서는 Cisco Table Microphone 모델 분해를 해보고 구성을 확인하는 시간을 가져보도록 하겠습니다.

분해되는 Cisco Table Microphone 모델은 불량이니 착오없으시길 바랍니다.





■ 커넥트 케이블 구매처

실제로 분해하고 확인해보니 커넥트 케이블만 구매해서 교체하면 정상 사용이 될 것으로 예상됩니다.

보통 Cisco Table Microphone 불량의 경우에는 사용자가 마이크를 잡고 잡아 끌었을 때 마이크 선이 얇아서 어딘가 걸리거나 물리적인 힘으로 인해 선이 뽑히거나 끊어진 경우입니다.



커넥트 케이블 모델명 : CAB-MIC-Table-J=



Cisco Table Microphone Connect Cable







Cisco를 거쳐서 구매 시도는 해보지 않았으며, 해외에서만 구매가 가능한 것으로 확인됩니다.

저도 구매해보진 않았으며, 해외 판매업체 중에서 그나마 판매하는 것같이 보여서 링크를 걸어봅니다.



https://4networks.co.uk/cab-mic-table-j.html

Replacement cable (7.5m/24ft) for Table Mic w/3.5mm - SPARE







■ 제품 사진



1. Cisco Table Microphone 1개 사진





■ 제품 분해

분해 및 조립의 난이도는 매우 쉽게 되어 있습니다.



1. Cisco Table Microphone 전부 분해된 모습





2. Cisco Table Microphone 칩셋

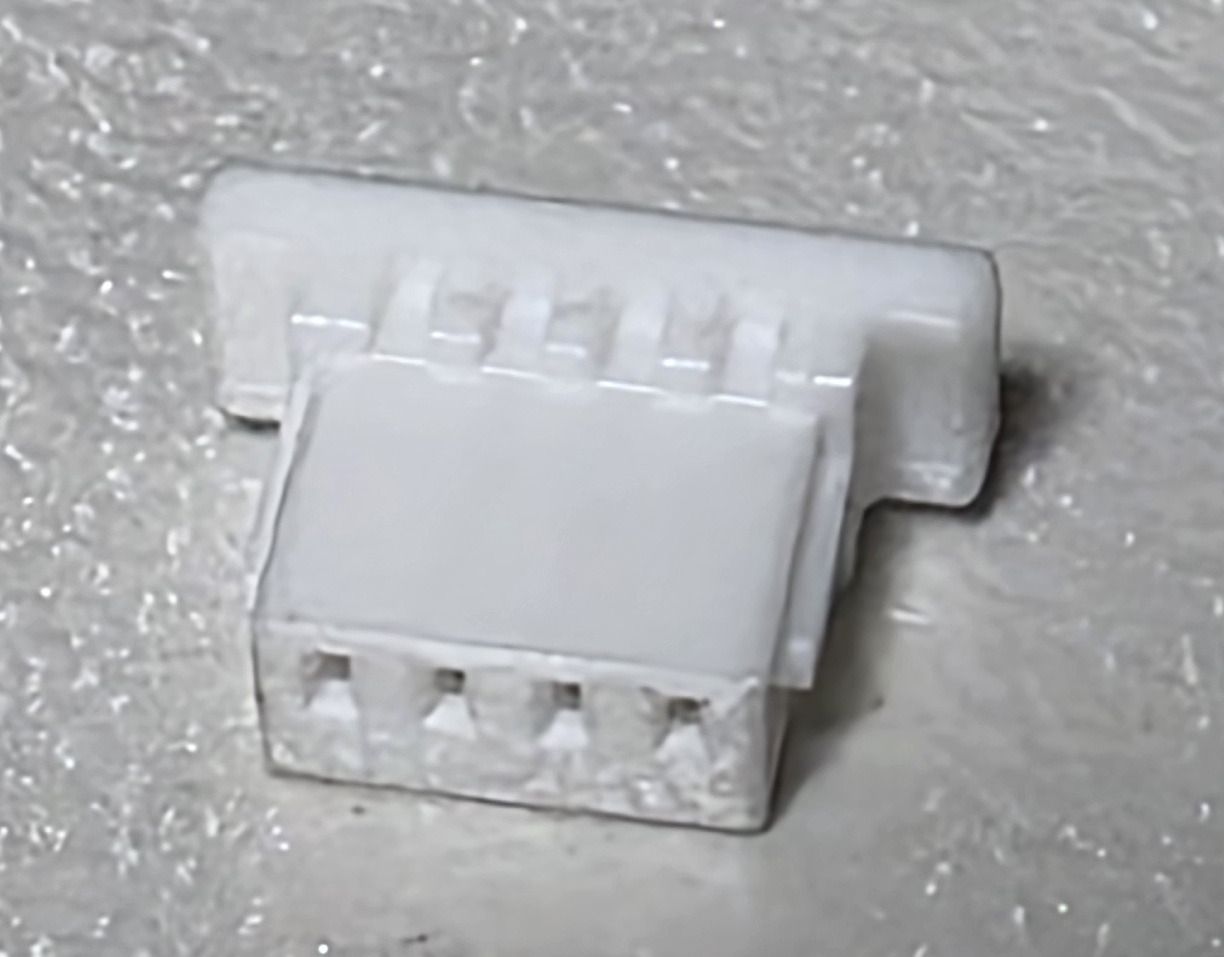

3. 커넥터

커넥터는 'JST SH1.0-4핀 커넥터'와 흡사한 모델로 확인됩니다.



배면	정면	반측면





4. 커넥터 케이블 배열

커넥터 배면을 기준으로 적색, 백색, 황색, 흑색 케이블 순으로 배열되어 있습니다.

흑색 케이블은 저항선으로 예상되며, 별도로 구리로 실링이 되어 있었습니다.

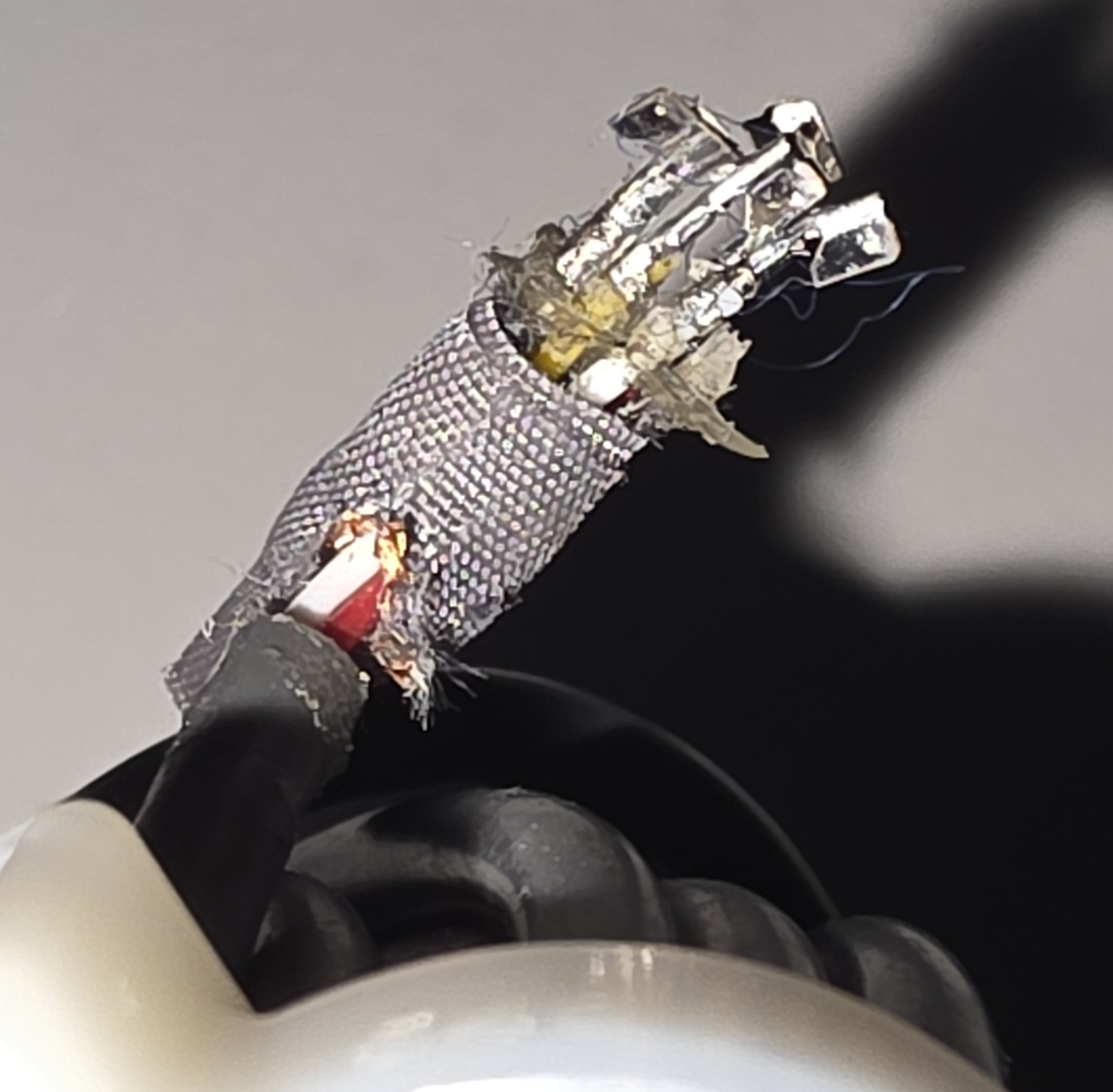

4가닥을 감싸주는 피복 및 실드는 제거해둔 사진입니다.





5. 커넥터와 연결된 케이블







감사합니다.
