안녕하세요. Asyu입니다.
금번에 소개해드릴 내용은 화상회의 단말장비에 대해서 소개해드리려고 합니다.
현재 제가 알기에는 DX80, Room55, RoomKit Plus 제품군을 아직 현업에서 많이 사용하는 것으로 알고 있습니다.
DX80 모델은 책상 위에 두고 사용하기 좋은 화상회의 장비입니다.

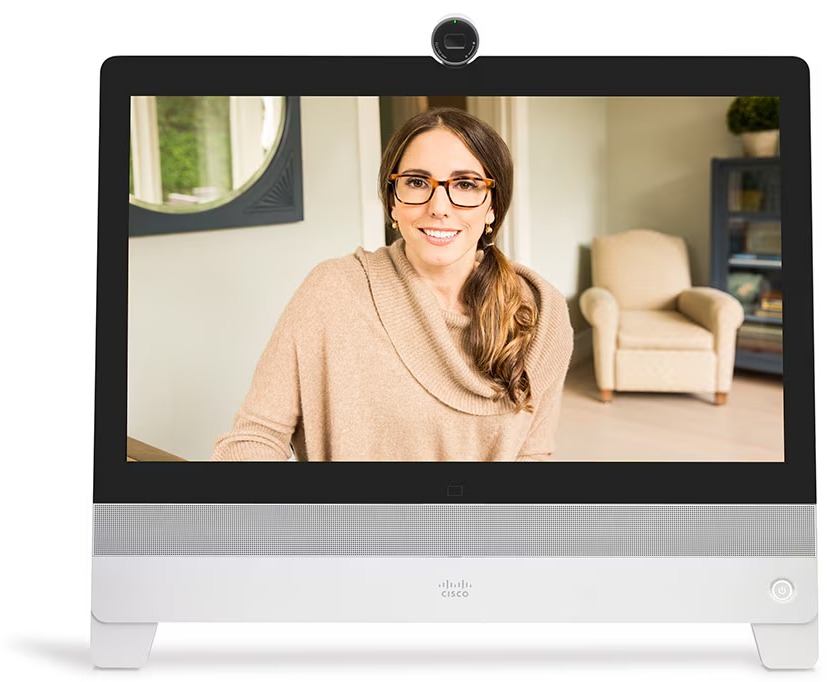

■ 제품 사진
■ 제품 인터페이스

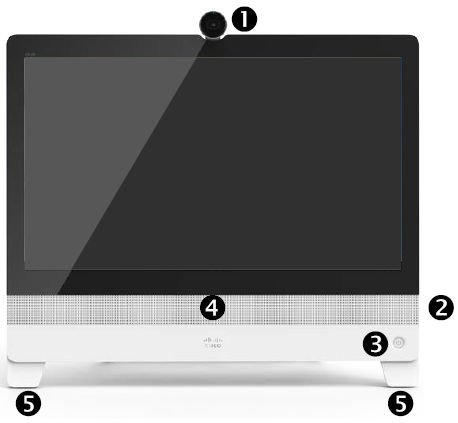

1. 전면부
1. 프라이버시 셔터가 있는 카메라.
닫으려면 시계반대방향으로 돌리고 열려면 시계방향으로 돌립니다.
2. 마이크 음소거 단추, 스피커 볼륨 컨트롤 및 USB 소켓(장치의 오른쪽)
3. 전원 켜기/끄기
4. 스피커
5. 마이크(각 다리)
2. 후면부
1. 전원 공급장치 소켓
2. USB 컴퓨터 연결
3. HDMI 컴퓨터 연결
4. HDMI 외부 모니터 연결(사용하지 않음)
5. SD 카드 슬롯 및 켄싱턴락(Kensington lock)
6. USB 포트
7. LAN 확장 연결
- 여기에 컴퓨터 LAN을 연결하여 Cisco DX80과 컴퓨터가 공통 LAN 연결을 공유하도록 합니다.
8. LAN 연결
■ 제품 개요
사용하기 쉽고 타협 없는 협업 경험을 제공하는 유쾌하고 새로운 작업 방식을 발견하세요.
당신과 다른 참가자들이 같은 방에 있는 것처럼 느껴질 정도로 놀라운 가상 협업 경험으로 데스크탑을 업그레이드하세요.
세련된 Cisco Webex DX80으로 데스크톱 혼란과 작별하세요.
고화질(HD) 비디오, 통합 통신 기능, 노트북용 디스플레이, 확장된 기능을 갖춘 올인원 데스크톱 협업에 인사드립니다.
Webex DX80은 다음과 같은 혜택을 제공합니다:
1. 항상 켜져 있는 전용 HD 비디오 통신 시스템
2. 지식 근로자에게 필수적인 기능을 제공하는 IP 전화
3. 스피커폰용 고품질 오디오 시스템
4. 영상 통화를 위한 매력적인 경험을 제공하는 23인치 16:9 화면
5. 우아하고 강력한 사용자 인터페이스를 제공하는 멀티터치 정전식 터치스크린
6. 사용자가 상자에서 꺼내 빠르게 사용할 수 있는 간편한 셀프 프로비저닝 장치
7. 일반적인 캘린더링 프로그램과 통합되는 간편한 "원 버튼 투 푸시"(OBTP) 호출
8. Cisco Webex를 통해 사내 및 클라우드에서 유연한 등록 모델 제공
9. 관리자가 원격 근무자의 안전한 연결을 위해 Cisco Expressway Series를 사용할 수 있는 기능
■ 특징
| 특징 | 설명 |
| 화이트보드 및 주석 | 1. 화이트보드 콘텐츠를 만들고 공유된 콘텐츠에 주석을 달 수 있습니다. 2. 화이트보드 콘텐츠를 Cisco Webex Board 또는 Cisco Webex Teams 앱에서 회의 참가자와 공유하고 협업하세요. 3. Cisco Webex 룸 시리즈를 사용하는 참가자들은 공유 화이트보드를 화면에 콘텐츠로 표시하고 짝을 이룬 Cisco Webex Teams 앱에서 콘텐츠를 편집합니다. Cisco SX 시리즈와 Cisco MX 시리즈는 공유 화이트보드 알림을 화면에 표시하며, 페어링된 Cisco Webex Teams 앱에서 공유 화이트보드 콘텐츠를 보고 콘텐츠를 편집할 수 있습니다. 4. Cisco Webex 등록 장치에서만 지원됩니다. |
| 디자인 특징 | 1. 몇 분 만에 설치할 수 있는 기능: Webex DX80은 완전한 터치 기반 화면 제어 기능을 갖춘 통합 장치입니다. 전원 케이블과 네트워크를 연결하기만 하면 됩니다. 간단한 설정 마법사로 시작하세요. 인증하여 설정을 완료합니다. 2. 대면 동영상: 대형 23인치 화면과 동급 최고의 비디오 및 오디오 기능을 갖춘 Webex DX80은 실제와 같은 경험을 제공합니다. 3. 최고 수준의 모니터: 노트북에 연결하면 Webex DX80을 외부 모니터로 사용할 수 있습니다. 넓은 시야각과 풀 터치 표면을 갖춘 고대비 LED 패널을 갖추고 있습니다. 4. 문서 카메라: Webex DX80 위에 위치한 카메라를 아래로 기울여 물리적 콘텐츠와 그림을 공유할 수 있습니다. 5. 기울어지지 않는 화면: Webex DX80은 책상에서 편안하게 타이핑하거나 그림을 그릴 수 있도록 기울어진 각도로 앉아서 사용하고자 하는 사용자들을 수용합니다. 기기를 쉽게 자신 쪽으로 당길 수 있으며, 테이블에 40° 각도로 기울어져 있습니다. 6. 자동 기상: 협업 시스템은 누군가가 방에 들어올 때 자동으로 감지합니다. "깨어나"라고 인사하고 기기 사용을 쉽게 시작할 수 있도록 안내된 지침을 제공합니다. |
| 콘텐츠 공유 기능 | 1. 버튼 하나만 누르면 멀티미디어와 프레젠테이션을 공유할 수 있습니다. 통화 중에 노트북 화면을 보고 화면 컨트롤 바를 통해 즉시 풀 HD로 공유할 수 있습니다. 2. 화면을 한 번 탭으로 쉽게 접근할 수 있는 화면 제어 인터페이스를 즐기세요. |
| 성능 특징 | 1. 이 시스템은 HD 비디오와 콘텐츠 공유를 동시에 제공합니다. 2. 오디오는 풀 듀플렉스 풀밴드 오디오(CD 품질)를 통해 전달됩니다. 3. Cisco Unified Communications Manager 또는 Cisco TelePresence Video Communication Server(VCS) 및 Management Suite(TMS)를 사용하면 프로비저닝 및 구성이 쉽습니다. |
| 등록 모델 | 1. Webex DX80은 Cisco VCS 및 SIP 기반 통화 제어, Cisco Unified Communications Manager, Cisco 호스팅 협업 솔루션(HCS) 및 Cisco Webex에 등록됩니다. |
■ Specification
| 특징 | 설명 |
| 구성 요소들 | 완전 통합 단위 포함: 1. 코덱 2. 카메라 3. 디스플레이 4. 마이크 및 스피커 포함됨: 화면 청소용 천, HDMI 케이블(2m), USB 케이블(2m), 이더넷 케이블(2.9m), 전원 공급 장치. |
| 디스플레이 | 1. 23인치(0.58m) LCD 모니터 2. 해상도: 1920 x 1080 (16:9) 3. 고대비 IPS LED 패널 4. 대비 비율: 1000:1 (일반) 5. 시야각: +/–178도 (일반적으로) 6. 응답 시간: 5ms (일반) 7. 밝기: 215 cd/m2 (일반) 8. 색상 깊이: 1,670만 색상 9. 색 영역 72% (NTSC 기준) 10. 10점 멀티터치 표면 |
| 지원되는 PC 입력 해상도 |
최대 1080p |
| 인체공학적 디자인 | 1. 스탠드는 쉽게 운반할 수 있도록 직립 자세로 접을 수 있습니다. 2. 화면을 수직에서 11°에서 50° 각도로 기울일 수 있습니다. 3. 카메라를 디스플레이에서 -5°에서 70° 각도로 기울일 수 있습니다. 4. 커넥터 뚜껑을 완전히 들어 올려 자석으로 장치 뒤쪽에 고정할 수 있습니다. |
| 오디오 | 1. 스피커는 전면 패널에 장착되어 있으며 사용자를 향하고 있습니다. 2. 네 개의 디지털 마이크가 두 개의 배열로 장착되어 있습니다. 3. 스피커 주파수 범위 : 70Hz ~ 20kHz 4. 마이크 주파수 범위 : 100Hz ~ 20kHz |
| 전면 카메라 | 1. 63° 수평 시야 2. 38° 수직 시야 3. 해상도: 1080p30 4. F 2.2 5. 프라이버시 셔터 |
| 프로세서 | TI OMAP 4470 1.5GHz 듀얼 코어 ARM Cortex-A9 프로세서 |
| 보관소 | 8GB eMMC NAND 플래시 메모리(내장 멀티미디어 카드, 비휘발성) |
| 메모리 | LPDDR2 SDRAM 2GB 저전력 이중 데이터 전송 속도 동기화 동적 랜덤 액세스 메모리 |
| 포트 및 슬롯 | 1. PC 또는 Mac 비디오 입력을 위한 HDMI(고화질 멀티미디어 인터페이스) 유형 A 포트 2. HDMI 타입 A 포트 출력(사용 중이 아님) 3. 고속 USB 2.0 포트: ◦ 세 가지 표준 A형 포트로 유선 또는 무선(동글) 헤드셋과 핸드셋 사용 가능 ◦ 표준 B형 포트 1개(향후 사용을 위해 예약됨) ◦ 기본 RS-232가 있는 Micro-B USB 포트 1개(시리얼 포트, 서비스 전용) ◦ 각 USB 포트당 5V 또는 2.5W에서 최대 500mA 전력 출력 |
| 물리적 버튼 | 1. 볼륨 업/다운 2. 음소거 3. 전원 |
| 시각적 표시기 | 1. 카메라 LED 표시등(수신 전화 및 카메라 활성화) 2. 마이크 LED 표시등(음소거) 3. 전원 버튼 LED 표시등(전원 켜기, 절전, 메시지 대기, 오류) |
| 물리적 차원 (H x W x D) |
20.2 x 22.2 x 3.5 in. (51.2 x 56. 5 x 8.9 cm) |
| 체중 | 15.65 lb (7.1 kg) |
| 힘 | 정격: 최대 60W 저전력 대기 모드 |
| 물리적 보안 | 켄싱턴 보안 슬롯과 호환 가능 |
| 이더넷 | 1. 내부 2포트 Cisco 이더넷 스위치를 사용하면 휴대폰과 공동 위치 PC 모두에 단일 LAN 연결이 가능한 RJ-45 인터페이스를 통해 10/100/1000BASE-T 이더넷 네트워크(IEEE802.3i/802.3u/802.3ab)에 직접 연결할 수 있습니다 2. 시스템 관리자는 별도의 VLAN(IEEE 802)을 지정할 수 있습니다.1Q) PC 및 휴대폰용, 음성 및 데이터 트래픽의 보안 및 신뢰성 향상 제공 |
| Cisco VESA 마운팅 키트 | 옵션 장착 키트에는 DX80 풋 스탠드를 대체하는 어댑터가 포함되어 있으며, 75mm x 75mm 및 100mm VESA의 장착 지점을 제공하여 타사 장착 솔루션이나 키트에 포함된 기본 플러시 월 마운트를 사용할 수 있습니다 |
| 작동 온도 | 32°~104°F(0°~40°C) |
| 상대 습도 | 10%에서 90% (응축되지 않음) |
| 보관 온도 | 4°~140°F(–20°~+60°C) |
■ 매뉴얼
- 아래 첨부파일은 다운로드 후 압축을 해제하면 DX80 매뉴얼 PDF 파일을 열람할 수 있습니다.
■ Cisco Webex DX80의 수명 종료 마일스톤 및 날짜
- 해당 게시물 업데이트 일자 : 2023년 3월 6일
- 마일스톤 메뉴에서 약자 의미 표기
HW = 하드웨어 OS
SW = 운영 체제 소프트웨어 앱
SW = 애플리케이션 소프트웨어
| 마일스톤 | 설명 | 날짜 |
| 수명 종료 발표 날짜 | 제품의 판매 종료 및 종료를 알리는 문서가 일반 대중에게 배포되는 날짜. | 2020년 10월 30일 |
| 판매 종료일: HW,라이선스 |
Cisco POS 메커니즘을 통해 제품을 주문할 수 있는 마지막 날짜입니다. 이 날짜 이후에는 제품이 더 이상 판매되지 않습니다. |
2021년 1월 30일 |
| 마지막 배송 날짜: HW,라이선스 |
Cisco 및/또는 계약 제조업체에 요청할 수 있는 마지막 가능한 배송 날짜. 실제 배송 날짜는 리드 타임에 따라 달라집니다. |
2021년 4월 30일 |
| 소프트웨어 유지보수 종료 릴리스 날짜: HW |
Cisco Engineering이 최종 소프트웨어 유지보수 릴리스 또는 버그 수정을 출시할 수 있는 마지막 날짜입니다. 이 날짜 이후로 Cisco Engineering은 더 이상 제품 소프트웨어를 개발, 수리, 유지보수 또는 테스트하지 않습니다. |
2023년 1월 31일 |
| 취약점/보안 지원 종료: HW |
Cisco Engineering이 보안 취약점 문제에 대한 계획된 유지보수 릴리스 또는 예정된 소프트웨어 해결책을 출시할 수 있는 마지막 날짜입니다. | 2026년 1월 31일 |
| 루틴 장애 분석 종료 날짜: HW |
하드웨어 제품 고장 또는 결함의 원인을 파악하기 위해 마지막 가능한 날짜에 정기적인 고장 분석을 수행할 수 있습니다. | 2022년 1월 30일 |
| 새 서비스 첨부 파일 종료 날짜: HW |
서비스 및 지원 계약이 적용되지 않는 장비 및 소프트웨어의 경우, 새로운 서비스 및 지원 계약을 주문하거나 기존 서비스 및 지원 계약에 장비 및/또는 소프트웨어를 추가할 수 있는 마지막 날짜입니다. | 2022년 1월 30일 |
| 서비스 종료 계약 갱신 날짜: HW |
제품에 대한 서비스 계약을 연장하거나 갱신할 마지막 날짜. | 2025년 4월 27일 |
| 지원 마지막 날짜: HW |
활성 서비스 계약 또는 보증 약관에 따라 제품에 대한 적용 가능한 서비스 및 지원을 받을 수 있는 마지막 날짜입니다. 이 날짜 이후에는 제품에 대한 모든 지원 서비스를 이용할 수 없게 되며, 제품은 더 이상 사용할 수 없게 됩니다. |
2026년 1월 31일 |
감사합니다.
